X4 Pipeline Sonar Sewer Inspection Equipment/System é usado principalmente para a detecção de tubos de transporte de água (água cheia ou acima de 2/3 do nível de água), poços de inspeção ou cavidades subterrâneas. Ele analisa e extrai automaticamente o contorno da parede interna, estabelece um modelo tridimensional e realiza a análise quantitativa.
Tamanho: comprimento total: 485mm, diâmetro: 70mm;
Material: casca de liga de alumínio;
À prova d'água: IP68;
Temperatura de funcionamento: 0 ~ 40 °C;
Temperatura de armazenamento: -20 ~ 70 °C;
Peso no ar: 2,7 kg;
Frequência acústica: 1MHz;
Largura do feixe: 1.1reg (-3db), feixe cônico;
Resolução de alcance (faixa de 0,125 m): 0,5mm;
Diâmetro máximo aplicável do tubo: 6000mm;
Transmitindo largura de pulso: 4 ~ 20us;
Recebendo largura de banda: 500KHz;
Fonte de alimentação: 48V dc;
Comprimento do cabo: 150m (personalizável)
Motor-conduzido
Cabo de 2 pinos, desenho anti-Kevlar 300 kg, bainha de poliuretano importado, diâmetro do cabo <6mm, à prova d'água, desgaste, ácido, corrosão.
Cabo retraindo automaticamente ou manualmente
Contador de cabo preciso, desvio dentro de 1mm
Compatível com rastreadores da série X5-H Easy-Sight e sistema de inspeção de sonar X4
Classe de proteção: IP63
Dimensão (LxWxH): 570x395x475mm
Peso: cerca de 45 kg (com cabo de 150m)
O computador ou tablet regular pode ser usado no controlador principal com software de coleta de inspeção embutido. Tanto o controlador principal quanto o joystick podem controlar o rastreador para frente, para trás e para girar, girar a câmera, acender e assim por diante. Equipado com o software de relatório de análise de imagem de sonar pipeline PipeSonar, instalado no computador e conectado à bandeja de cabos via linha Wi-Fi, usado para exibição em tempo real e coleta de imagens de inspeção durante o processo de inspeção, e pode realizar extração de contorno, análise de interpretação, reconstrução tridimensional e saída de relatório.

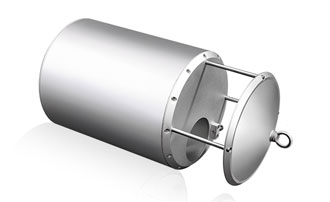

Materiais: aço inoxidável, largura adequada do tubo: DN300mm ~ 6000mm;
Tamanho: 220mm * 70mm * 400mm;
Peso: 2kg;
Flotagem: 5kg.
Os sistemas de inspeção de canos de esgoto sonar oferecem várias vantagens para avaliar as condições da infraestrutura de esgoto subterrâneo.
Teste não destrutivo: a inspeção de sonar é um método de teste não destrutivo, o que significa que não requer acesso físico ao sistema de esgoto ou quaisquer procedimentos invasivos. Isso ajuda a minimizar a interrupção da rede de esgoto e reduz a necessidade de escavações extensas.
Imagem abrangente: a tecnologia Sonar pode fornecer imagens abrangentes da estrutura interna dos canos de esgoto. Ele gera visualizações detalhadas do interior do tubo, permitindo que os inspetores identifiquem rachaduras, corrosão, bloqueios, intrusões de raiz e outros problemas.
Mapeamento preciso: os sistemas de sonar podem criar mapas precisos de sistemas de esgoto, incluindo formas, tamanhos e comprimentos de tubos. Essas informações são cruciais para o planejamento de manutenção, reparos e atualizações.
Operação remota: as inspeções de sonar muitas vezes podem ser conduzidas remotamente, minimizando a necessidade de o pessoal entrar fisicamente em ambientes perigosos ou de difícil acesso. Isso melhora a segurança e reduz os riscos potenciais para a saúde dos trabalhadores.
Dados em tempo real: Muitos sistemas de inspeção de esgoto de sonar fornecem análise de dados em tempo real. Isso permite que os inspetores tomem decisões imediatas com base nas informações que estão recebendo, o que é particularmente valioso para tratar de questões urgentes.
A utilização da tecnologia de sonar para inspeção de dutos subaquáticos oferece precisão e eficiência incomparáveis, tornando-a uma ferramenta indispensável para manter a integridade da infraestrutura submersa. O avançado sistema de inspeção de tubos de sonar X4 da Easy-Sight aproveita ondas sonoras de alta frequência para criar imagens detalhadas de dutos subaquáticos, permitindo a detecção de anomalias como rachaduras, corrosão, e bloqueios com precisão excepcional. Este método não invasivo não apenas garante a segurança e a longevidade dos dutos, mas também minimiza a interrupção ambiental e o tempo de inatividade operacional. Ao adotar as soluções de inspeção de tubos de sonar de ponta da Easy-Sight, as indústrias podem obter avaliações abrangentes e confiáveis de dutos subaquáticos, protegendo seus ativos e o ecossistema circundante.
