Instalação e uso de tubo periscópio
Como os canos subterrâneos se tornaram os vasos sanguíneos de uma cidade e os governos locais gastam muita mão de obra e recursos materiais na construção de canos de esgoto, a manutenção do sistema de esgoto é particularmente importante. Quando se trata de manutenção do sistema de esgoto, a questão é: o que é? Por que precisamos disso? De que equipamento precisamos? Este artigo lhe dará todas as respostas às perguntas acima e recomendará alguns equipamentos de inspeção de dutos pesquisados e desenvolvidos pela Easy Sight para você.
Com o rápido desenvolvimento da indústria nacional de dutos, a segurança de dutos e seu gerenciamento de manutenção tornaram-se um tópico cada vez mais valorizado pelo departamento de gerenciamento de segurança nacional. Nos últimos anos, acidentes causados pela corrosão da tubulação ocorreram de tempos em tempos. Vamos imaginar o que acontecerá quando ocorrer o dano do tubo. A interrupção da operação da tubulação afeta seu trabalho; o vazamento da tubulação causará poluição ambiental, o que ameaça a segurança pessoal e até a cidade inteira;Reabilitação de tubosPode ser difícil, o que desperdiça mão de obra e recursos materiais, afetando os interesses corporativos. Em uma palavra, a corrosão e os danos aos dutos trarão enormes perdas.
Isso ocorre porque podem existir defeitos nos estágios de fabricação, colocação e operação de dutos. As fases iniciais e posteriores da operação de dutos são as altas incidências de acidentes, especialmente no período posterior de serviço, a possibilidade de acidentes com dutos aumenta drasticamente. Portanto, devemos tomar medidas o mais rápido possível para minimizar a ocorrência de acidentes, e o equipamento de inspeção de dutos pode nos permitir compreender com precisão a condição de operação do pipeline, fornecendo assim uma base confiável para a manutenção da linha de esgoto, e oportuna reparação de alguns defeitos graves para evitar acidentes, tanto quanto possível. Também pode prolongar a vida útil do pipeline. Ao mesmo tempo, a vida útil dos dutos é prolongada e os interesses da empresa também são garantidos. Alguns resultados da análise mostram que a detecção pode reduzir os custos de manutenção da linha de esgoto.
A detecção de tubos refere-se à detecção e registro em tempo real da deformação da tubulação, corrosão e outros danos, bem como ao posicionamento preciso usando mídia de transporte de dutos para acionar o detector para funcionar na tubulação. Através do serviço de localização de tubos, vários defeitos e danos podem ser encontrados com antecedência e os níveis de perigo de cada seção de tubo podem ser compreendidos. Além disso, pode prevenir e efetivamente reduzir acidentes e economizar fundos de manutenção de dutos. Uma medida importante para garantir a segurança do gasoduto.
Pela primeira vez, deve ser realizada uma série de trabalhos preparatórios: medição e calibração da linha, tubo esférico e cotovelo de recepção e despacho de suínos, inspeção e transformação de abertura oblíqua; diâmetro do pipeline e inspeção de deformação, pigging e passando o simulador para confirmar. O pipeline atende aos requisitos para passar o detector. Após a aplicação, os dados devem ser tratados e deve ser apresentado um relatório de ensaio. Quando necessário, é necessário selecionar seções de tubo apropriadas para verificação de escavação para determinar se a precisão e taxa de aprovação deInspeção de tubulaçãoAtender aos requisitos.
À medida que a detecção de tubos se torna mais importante, a tecnologia de detecção de tubos está recebendo mais atenção. A tecnologia de detecção de endoscópio de pipeline é amplamente utilizada, o que inclui detecção de CCTV, detecção de periscópio (detecção de QV) e detecção de sonar. A Easy Sight lançou a detecção de localização de ponto de vazamento de pipeline, que inclui vários métodos de detecção, como visual, som, luz e eletricidade, que realmente reflete a condição do pipeline e produz resultados visuais e quantificáveis. Ao mesmo tempo, também evita efetivamente os problemas de métodos tradicionais, como a descida de um operador pelos poços, o que pode ter efeitos de detecção ruins, alto custo e insegurança. E com a tecnologia de detecção de endoscópio de pipeline, alguns dados científicos serão fornecidos para manutenção de dutos e reabilitação de dutos.
Aqui está a informação detalhada desses três tipos de métodos de detecção de tubos de tecnologia de detecção de endoscópio de dutos, que é tudo adotado pelo equipamento de detecção de tubos Easy Sight.
A detecção de CFTV, que significa detecção de circuito fechado de televisão, foi introduzida no mid-1990s para ser aplicada na inspeção das condições internas da tubulação e dutos de drenagem. Atualmente, é o método mais avançado e eficaz para inspeção de condições de dutos no mundo. Países desenvolvidos como a Europa e a ONUEstados têm usado este método como um meio eficaz para a inspeção de tubos de drenagem, verificação e aceitação de novos tubos de drenagem. E agora, não apenas para os usos acima, mas também pode ser usado na inspeção do status dos dutos em execução (requisitos de manutenção e reparo), a inspeção do efeito de limpeza e dragagem, e a inspeção antes do reparo do tubo sem vala.Detecção CCTV de tubosAdota um sistema avançado de inspeção de televisão endoscópica de tubo CCTV, rastejando automaticamente na tubulação, que detecta e fotografa a camada de ferrugem, corrosão de escala, perfuração, rachaduras e outras condições na tubulação, bem como registra a situação atual no pipeline ao mesmo tempo, De modo a transformar o gasoduto escondido subterrâneo em um vídeo interno visível no computador, o que é conveniente para o departamento de gestão para fazer o plano de tratamento de gasoduto mais razoável de acordo com a condição do gasoduto, e, em seguida, avaliá-lo de acordo com os regulamentos técnicos de inspeção e fornecer uma base importante para a formulação de um plano de reparo.
O robô de inspeção de CCTV de tubos desenvolvido pela Easy Sight é a ferramenta mais eficaz e precisa para acessar a tubulação, que é de grande importância para a indústria de esgoto e drenagem. Ele pode usar um pad, um laptop ou um controlador especial como seu controle principal. Durante o processo de inspeção, ele pode pegar rapidamente as imagens do defeito. Após a conclusão da inspeção, o relatório de inspeção pode ser obtido imediatamente. Além disso, a curva de inclinação da tubulação pode ser obtida em tempo real durante o processo de detecção para determinar a deposição dentro da tubulação.
Visão fácil possui cinco tipos deRobôs de inspeção CCTV de tubos, Isto é, X5-HMA rastreador de inspeção de CCTV, robô de inspeção de CCTV de pipeline de X5-HT, rastreador de inspeção de CCTV de X5-HS, robô de inspeção de CCTV de pipeline de X5-HW e rastreador tipo parafuso de X5-HR. Esses robôs são todos leves, convenientes de detectar e rápidos e estáveis com alta definição.
Os robôs de inspeção CCTV da Easy Sight têm uma alta definição digital, com qualidade de imagem de alta definição de mega-pixel ≥ 2 e detecção de longa distância, como no pipeline DN300mm, uma única detecção de longa distância de 300m pode ser realizada. Além disso, eles têm muitas funções de extensão. Por exemplo, ele pode ser equipado com software de fotogrametria profissional para realizar a reconstrução 3D e análise quantitativa da cena real do pipeline por meio de vídeo de inspeção CCTV; pode ser equipado com um projetor a laser para extrair o contorno interno do pipeline de forma síncrona durante a inspeção e criar um modelo de pipeline tridimensional para medição e análise; Ele pode ser equipado com um sistema de câmera panorâmica para gerar uma visão panorâmica de expansão da parede do tubo em tempo real e gerar um relatório de análise de imagem tridimensional no local.

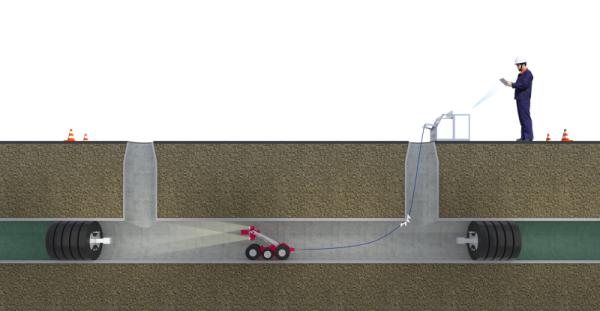

Tubo de inspeção CCTV robô em operação
A inspeção de periscópio de pipeline (Pipe Quick View Inspection) é um método que usa periscópio de tubo para inspecionar a tubulação no eixo de inspeção. Como uma espécie deTecnologia de inspeção de dutos, A detecção de QV não só pode resolver o problema de que a distância da câmera não pode atender ao comprimento do pipeline e a taxa de upload é muito lenta para ser sincronizada, mas também pode determinar com precisão o defeito do material do pipeline, grau de corrosão e sua localização específica. Seu resultado de inspeção pode ser visto como uma base para a avaliação das condições do gasoduto.
Muitas pessoas perguntariam como funciona a detecção de QV? A equipe pode gravar e salvar as imagens internas dos objetos inspecionados em tempo real por meio do controlador principal no solo. As imagens de defeito podem ser rapidamente capturadas e salvas. As informações de inspeção podem ser inseridas pelo teclado e exibidas e armazenadas no vídeo, que é altamente integrado, compacto e leve. Eles usam o vídeo para monitorar e fotografar o estado dos depósitos dentro do oleoduto, danos ao oleoduto, penetração de corpos estranhos, vazamento e conexões ocultas de tubos de ramificação. Ele pode ver e gravar claramente todas as condições dentro do pipeline a uma longa distância e, em seguida, o vídeo é transmitido para o computador mestre de terra e armazenado. Os profissionais analisam todos os dados de vídeo um por um para entender completa e sistematicamente a situação básica do gasoduto, e sua qualidade de drenagem e oPeration, bem como a localização da tomada e o grau de dano ao gasoduto, em seguida, escreva o relatório de inspeção do pipeline para fornecer métodos de detecção econômicos e eficientes para manutenção e reparo do pipeline.
As vantagens da detecção de QV são design conveniente, operação simples, mas suas desvantagens são que ele não pode detectar a estrutura sob a superfície da água, não pode realizar detecção contínua, e a distância de detecção é curta de uma só vez.
